五金冲压件模具装配原则及调试要点

标签: 博客, 行业信息

金属冲裁件的模组装配一般适用于集中组装,装配工艺上采用修理方法和调整装配方式,以保证装配精度。这样可以达到较高的装配精度,降低零件的加工要求,从而实现零件的精度要求。五金冲压模具的装配原理和调试要点有哪些?下面浙江百富都机电小编带你了解一下!

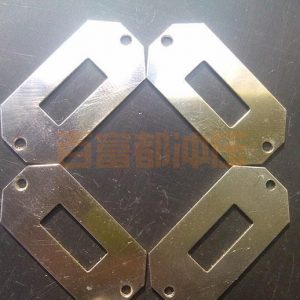

五金冲压件模具

金属冲压件模具装配的关键是保证在上、下模座上凸起,凹模以及各相关零件在合模是的相对应位置能够正常工作,冲压除符合产品要求的工件,在这一个过程当中,需要提到的是各种用于装配的部件,需要满足各种零件所提出的装配工艺要求。

例如:多个凸模的固定板,各型孔之间的相对位置尺寸精度、步距精度要符合凹模、出料板的要求,垫板上的螺栓和销钉穿过孔洞,可划线、淬火、上、下表面应严格打磨平整,安装于上、下模座上的整体凹模,除了所有型孔加工符合图形要求外,还要加工出螺栓孔、销孔,经过热处理、精加工后才能投入装配。需要连接固定的模架.导料板,导料板上的螺孔和销孔在组装时,应通过凹模上相应的孔进行钻孔.配铰;五金件冲压件的模具型式与结构特点虽然各不相同,所采用的组装方法及安装顺序也各不相同,但应遵循的装配原则。

金属冲压零件组装模具时,首先要选择装配基件,作为五金冲压件模具的装配基准,再根据基准部件,逐步组装其它模具零件;基准部件的选择取决于五金冲压件模具的结构特点;导板模架应兼做卸料板的导板做装配基准件;用导柱导向的五金冲件模具一般采用凹模作为装配基准件,落料冲孔复合模选择推料板作为装配基准部件,用推板出力中心点对着拉杆中心为前提。

选择基准部件后,将五金冲压件模具各部件按照它们之间的独立联接关系先组装成组合件,再用基件作为组装基准,完成五金冲裁件的组装。

加工车间为五金冲压件模具的调试要点有哪些?

1、五金冲压件模具的闭合调试。冲模与冲模应配合,确保其适当的合模高度和开模高度。

2、引导装置的调试。导向柱.导套要有良好的配合精度,确保五金冲压件模具运动平稳.可靠。

3、凸凹模刃和间隙的调试。刀刃锋利,间隙要均匀。

4、调试定位设备。位置要精确,可靠。

5、卸载和卸载设备的调试。排料和排料要畅通,不会产生卡滞。

上述是有关五金冲压件模具组装和调试的有关内容,五金冲压件模具为一次生产。一些构成模具实体的零件在制造过程中,根据图纸标注的尺寸和公差分别加工,这类零件通常是直接进入装配,有的零件在制作过程中只有部分尺寸可按图纸标注尺寸,并协调相关尺寸。但愿上面能对读者有所帮助。
